LED-nauhoilla voidaan toteuttaa monenlaista valaistusta: pitkiä yhtenäisiä valolinjoja yleis- ja tunnelmavalaistukseen, huomaamatonta valoa kalusteisiin sekä näyttäviä värejä ja liikkuvia tehosteita. Nauhojen ominaisuuksissa on kuitenkin eroja, jotka vaikuttavat sekä asennukseen että lopputulokseen. Käyttöjännite, LED-tekniikka ja ohjaustapa valitaan kohteen tarpeiden mukaan, ja sopiva profiili sekä diffuusori viimeistelevät ilmeen.

Tässä artikkelissa lähestymme LED-nauhan valintaa käytännön tarpeiden kautta: kuinka pitkä valolinja halutaan, miltä valon pitäisi näyttää, miten sitä halutaan ohjata ja mihin kohteeseen se aiotaan sijoittaa. Käymme läpi, miten nämä vaikuttavat nauhan ja asennustavan valintaan, jotta löydät kohteeseesi sopivan ratkaisun.

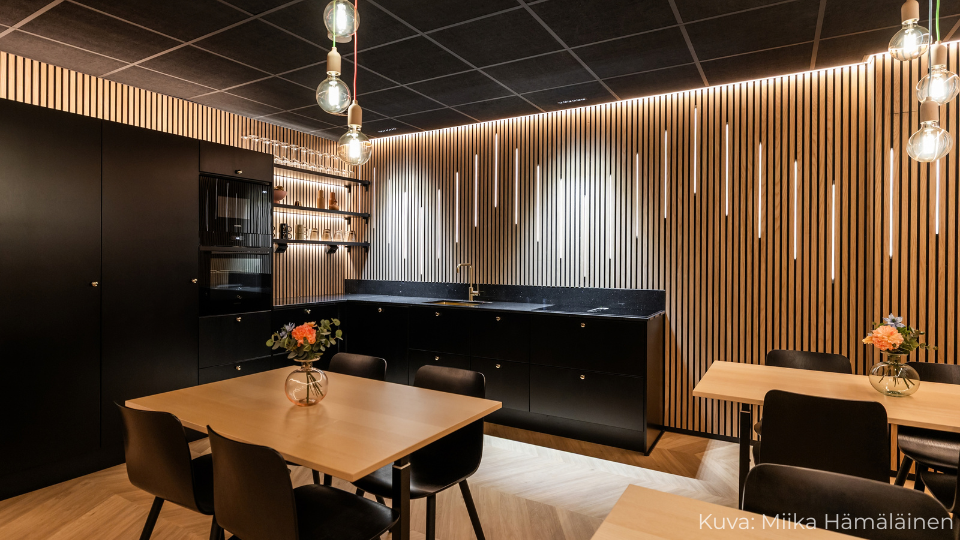

LED-nauhamoduulit tuovat elävyyttä rimapaneeliin ja korostavat seinällä olevaa hyllykköä.

Kuinka pitkä valolinja sinulla on toiveissa?

Tavanomaisessa kodin tai toimiston valaistuksessa 24 V LED-nauha on hyvä lähtökohta. Nauhan tehosta ja rakenteesta riippuu, voidaanko koko matka syöttää yhdestä päästä vai tarvitaanko useampia syöttöpisteitä. Kun tavoitteena on kymmenien metrien yhtenäinen valolinja mahdollisimman vähillä syötöillä, pitkille vedoille suunniteltu suurempijännitteinen 48 V nauha voi helpottaa toteutusta.

Valolinjan kokonaispituus ja yhdellä syötöllä sallittu pituus ovat eri asioita. Pitkäkin valolinja voidaan rakentaa lyhyemmistä, erikseen syötetyistä osuuksista. Siksi suunnittelussa kannattaa miettiä pituuden lisäksi sitä, mistä sähkö saadaan tuotua nauhalle.

Miksi käyttöjännite vaikuttaa syöttöpituuteen?

24 V on yleinen käyttöjännite kalustevalaistuksessa, epäsuorassa valaistuksessa ja muissa rakennusten valolinjoissa. Sen rinnalla käytetään myös 12 V ja 48 V nauhoja. Erojen ymmärtämisessä olennaista on jännitteen ja sähkövirran suhde: samalla teholla korkeampi jännite tarkoittaa pienempää virtaa.

Esimerkiksi 120 watin LED-nauhakokonaisuus tarvitsee:

12 voltilla 10 ampeeria
24 voltilla 5 ampeeria
48 voltilla 2,5 ampeeria.

Teho on kaikissa tapauksissa sama, mutta kaapeleiden ja nauhan kuparijohtimien kuljettama virta on erilainen.

Miksi korkeampi jännite ja pienempi virta ovat hyödyksi?

Sähkö kulkee virtalähteeltä syöttökaapeleita pitkin nauhalle ja edelleen nauhan omia kuparijohtimia pitkin. Johtimissa on vastusta, jonka vuoksi jännite laskee matkalla. Tätä kutsutaan jännitehäviöksi.

Pitkä matka, suuri virta ja ohuet johtimet lisäävät jännitehäviötä. Jos nauhan loppupään jännite laskee liikaa, valo voi himmetä ja monivärisen nauhan värit voivat muuttua epätasaisiksi.

Pienempi virta vähentää jännitehäviötä samoissa johtimissa. Siksi korkeampi käyttöjännite auttaa toteuttamaan pidempiä osuuksia yhdellä syötöllä.

Milloin valitaan 12 V LED-nauha?

12 V nauha valitaan usein olemassa olevan sähköjärjestelmän mukaan, esimerkiksi 12 voltin järjestelmällä varustettuun ajoneuvoon. Nauhan ja muiden komponenttien tulee tällöin soveltua myös järjestelmän jännitevaihteluihin.

12 V nauhaa voidaan käyttää myös rakennusten valaistuksessa sopivan virtalähteen kanssa. Pitkissä tai tehokkaissa asennuksissa sen suurempi virta vaatii kuitenkin enemmän huomiota kaapeloinnin ja syöttöpisteiden suunnitteluun.

Milloin 48 V tuo etua?

48 V nauhan hyöty korostuu pitkissä valolinjoissa, joissa syöttöpisteiden lisääminen olisi työlästä. Pitkille vedoille suunniteltu nauha voi vähentää kaapelointia ja helpottaa asennusta esimerkiksi käytävissä, kattosyvennyksissä ja pitkissä epäsuorissa valaistuksissa.

Esimerkiksi Mojova Ultra Long 48 V, 8 W/m -LED-nauhaa voidaan syöttää yhdestä päästä jopa 40 metrin pituudelta.

Sallittu syöttöpituus riippuu aina nauhan tehosta ja rakenteesta. Pelkkä käyttöjännite ei siis kerro enimmäispituutta, vaan se tulee tarkistaa valitun nauhan tuotetiedoista.

Virtalähteen lähtöjännitteen on vastattava nauhan käyttöjännitettä, ja myös ohjaimen tulee soveltua siihen. Virtalähde ja ohjain mitoitetaan koko niihin kytketyn nauhan tehon mukaan. Yllämainitulle Ultra Long -LED-nauhalle KVS:ltä löytyy myös tarpeeksi tehokas 321W virtalähde.

Asennetaanko LED-nauha sisä- vai ulkotiloihin tai kylpyhuoneeseen?

Kuivissa sisätiloissa IP20-nauha on yleensä sopiva valinta. Kun nauha altistuu vedelle tai pölylle, tarvitaan paremmin suojattu rakenne. Kylpyhuoneessa ja ulkona valintaan vaikuttaa erityisesti se, mihin nauha sijoitetaan ja millaisille olosuhteille se altistuu.

Mitä IP-luokitus kertoo?

IP-luokitus kertoo tuotteen suojauksesta vieraita esineitä, pölyä ja vettä vastaan. Ensimmäinen numero kuvaa suojausta kiinteiltä aineilta ja toinen vedeltä. Luokitus ei kerro esimerkiksi lämmön-, pakkasen- tai UV-säteilyn kestävyydestä.

IP20 – kuiviin sisätiloihin. Nauhalla ei ole suojausta vettä vastaan. Se sopii esimerkiksi olohuoneen epäsuoraan valaistukseen sekä kuivien kalusteiden ja hyllyjen valaisemiseen.

IP45 – suojausta vesisuihkuilta. Rakenne suojaa yli millimetrin kokoisilta vierailta esineiltä ja vesisuihkuilta, mutta se ei ole pölytiivis. Nauha voi soveltua kosteisiin tiloihin tai ulos, kun valmistaja on tarkoittanut sen kyseiseen käyttöön ja asennuspaikan vaatimukset täyttyvät.

IP65 – pölytiivis ja suojattu vesisuihkuilta. Tämä on käyttökelpoinen suojaustaso moniin vedelle ja pölylle altistuviin asennuksiin. IP65-nauhaa ei kuitenkaan ole tarkoitettu upotettavaksi veteen.

IP67 – pölytiivis ja suojattu tilapäisen upotuksen vaikutuksilta. Luokitus ei tarkoita jatkuvaa vedenalaista käyttöä. Se ei myöskään yksin takaa vesisuihkunkestävyyttä, joten käyttötarkoitus tarkistetaan tuotteen ohjeista.

Kylpyhuoneessa sijoituspaikka ratkaisee

Kylpyhuoneessa tarvittava suojaus riippuu nauhan sijainnista suhteessa suihkuun tai ammeeseen sekä siitä, voiko nauhalle osua vettä. Yhtä IP-luokkaa ei siksi voi suositella kaikkiin kylpyhuoneen asennuksiin. Myös käyttöjännite, virtalähteen sijoitus ja tilan sähköasennusvaatimukset huomioidaan kokonaisuudessa.

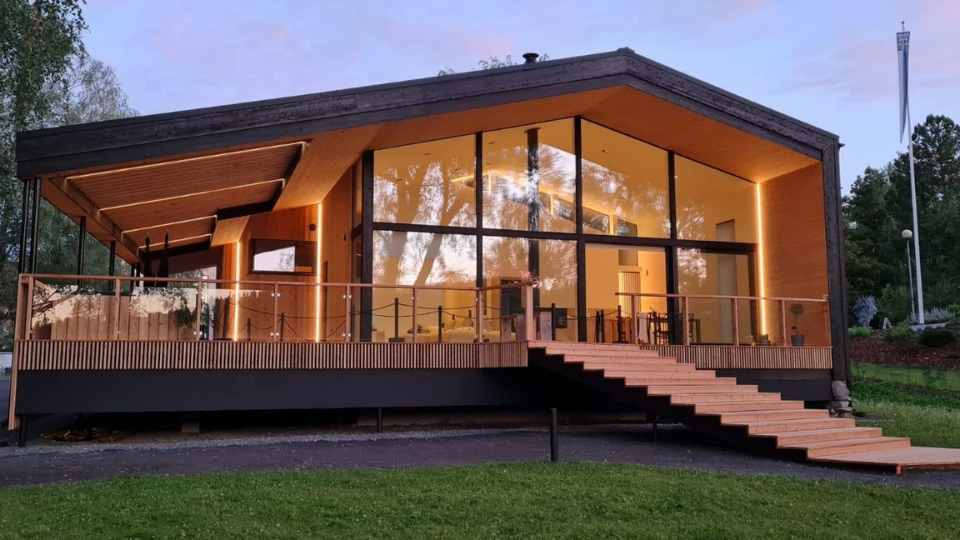

Ulkona puolestaan tarvitaan vedenkestävyyden lisäksi sopivuus kohteen lämpötiloihin ja auringonvalolle altistumiseen. Pelkkä korkea IP-luokka ei tee jokaisesta nauhasta ulkokäyttöön sopivaa.

Suojaus pitää säilyttää myös asennuksessa: katkaisukohdat, liitokset ja johdinläpiviennit tiivistetään valmistajan ohjeiden mukaan. Profiili ja diffuusori eivät itsessään muuta IP20-nauhaa vedenkestäväksi.

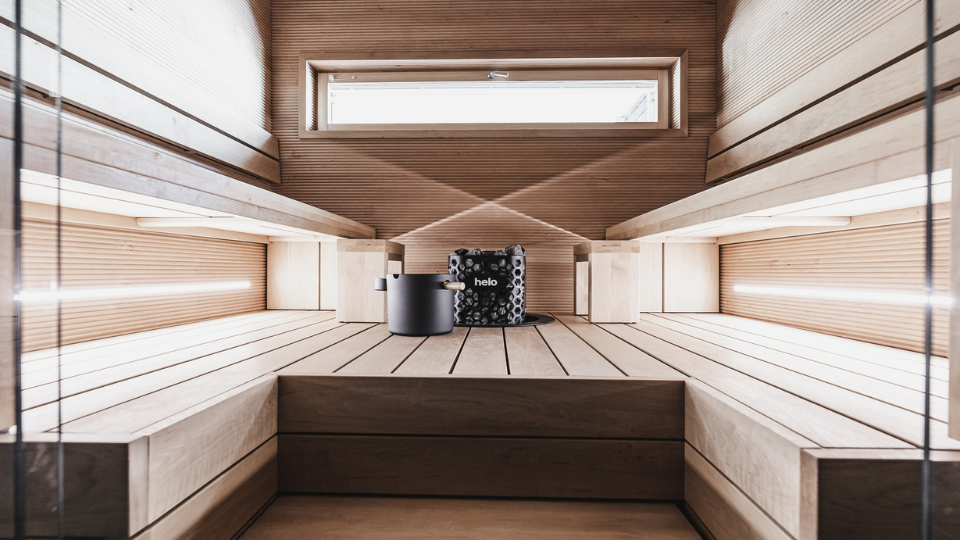

Saunassa lauteiden alle voidaan sijoittaa tavanomainen IP65- tai IP67-luokiteltu nauha, mutta saunan kattorakenteisiin asennettavan nauhan tulee kestää +125 °C lämpötilaa.

Saunassa tarvitaan myös lämmönkestävyyttä

Saunassa kosteussuojaus on vain yksi osa valintaa. Katon lähellä lämpötila on huomattavasti korkeampi kuin lauteiden alla, joten tavallista LED-nauhaa ei voi siirtää saunan kattoon pelkän IP-luokituksen perusteella.

Mojova Bastu -sauna-LED-nauha on suunniteltu kestämään jopa +125 °C käyttölämpötilaa, joten sen voi asentaa myös saunan kattoon valmistajan asennusohjeiden mukaisesti.

Bastu-nauhan mukana toimitetaan tulpat ja tiivistysaine, joilla katkaistut päät voidaan tiivistää IP65-luokituksen mukaisesti. Myös asennuksessa käytettävien johtojen, kiinnitysten ja muiden osien tulee soveltua sijoituspaikan lämpötilaan. Virtalähde ja ohjain sijoitetaan niiden omien käyttölämpötilarajojen mukaisesti.

Miellyttääkö silmää yhtenäinen, pisteetön valoviiva?

LED-nauhan valo voi näyttää erillisiltä valopisteiltä tai yhtenäiseltä valoviivalta. Tähän vaikuttavat nauhan LED-tekniikka sekä se, millaiseen profiiliin nauha asennetaan. SMD ja COB ovat kaksi erilaista tapaa rakentaa LED-nauhan valonlähde.

SMD – erilliset LEDit nauhan pinnalla

SMD-nauhassa LEDit ovat erillisiä komponentteja, jotka on asennettu nauhan piirilevylle tietyin välein. Kun nauhaa katsotaan suoraan, yksittäiset LEDit erottuvat erillisinä valopisteinä.

SMD-nauhallakin voidaan toteuttaa tasainen valoviiva. Kun nauha sijoitetaan riittävän syvään alumiiniprofiiliin, LEDien valo ehtii levitä ja sekoittua ennen diffuusoria eli profiilin valoa hajottavaa kantta. Myös LEDien välinen etäisyys vaikuttaa: tiheästi sijoitettujen LEDien pisteet on yleensä helpompi häivyttää kuin harvassa olevien.

SMD on hyvä vaihtoehto myös epäsuoraan valaistukseen, jossa nauha jää piiloon ja valo heijastuu esimerkiksi seinän tai katon kautta. Tällöin tärkeää on, että valaistu pinta näyttää tasaiselta eikä siihen muodostu erillisiä valopisteitä.

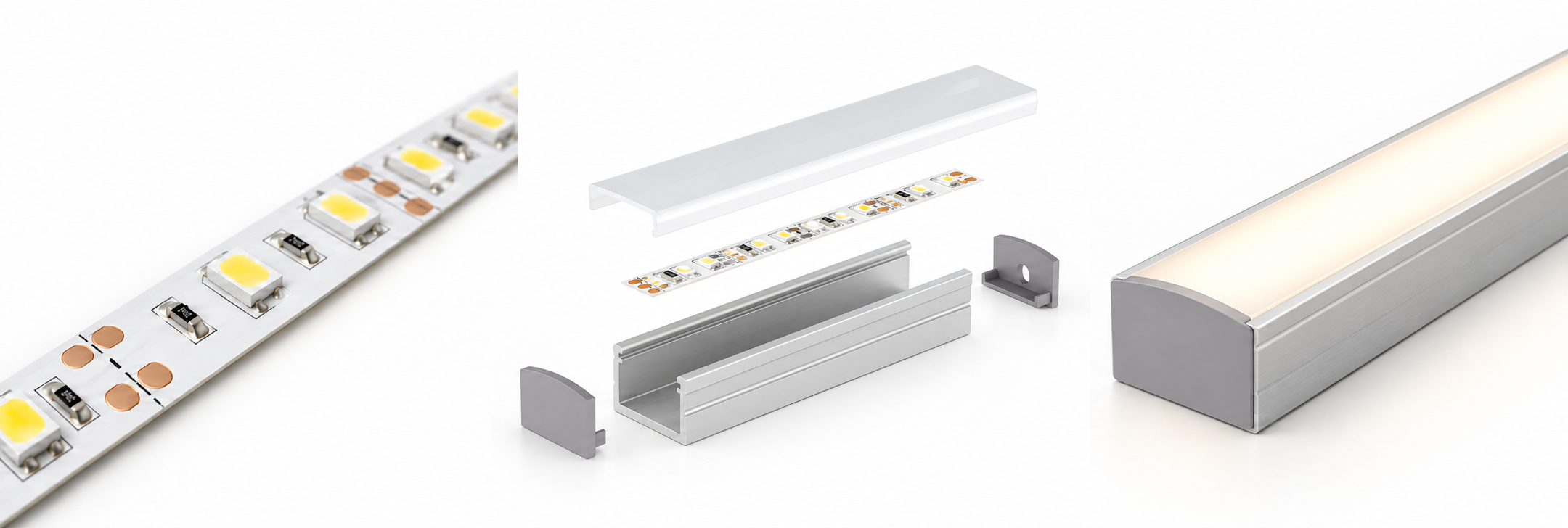

Havainnekuva SMD-rakenteesta sekä asennuksesta alumiiniprofiiliin.

COB – yhtenäinen valopinta jo nauhassa

COB-nauhassa pienet LED-sirut on sijoitettu tiheästi suoraan piirilevylle. Tavallisessa valkoista valoa tuottavassa COB-nauhassa niitä peittää yhtenäinen fosforikerros, jolloin nauhan valopinta näyttää jatkuvalta yksittäisten LED-pisteiden sijaan.

COB etu korostuu matalissa profiileissa, joissa nauhan ja diffuusorin väliin jää vähän tilaa. Se sopii myös näkyviin valolinjoihin ja lähelle kiiltäviä pintoja, joista erilliset LED-pisteet voisivat heijastua.

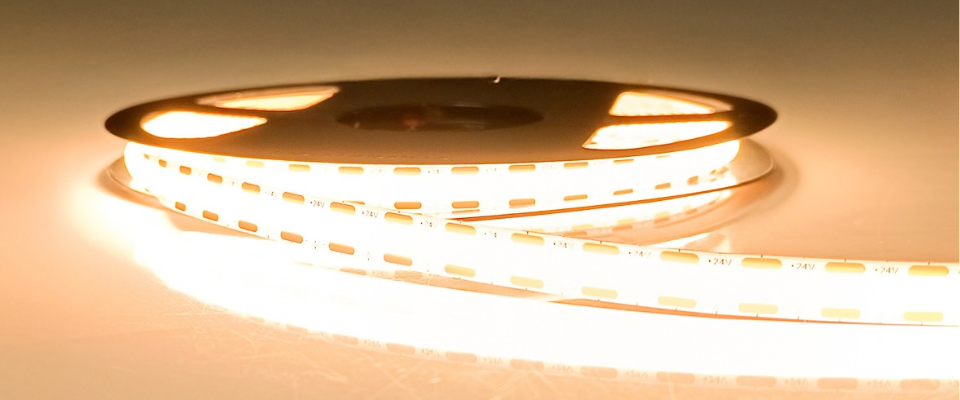

Tasaisesti valaiseva Mojova Freecut COB-nauha, joka voidaan katkaista mistä kohdasta tahansa.

Profiili ja diffuusori vaikuttavat lopputulokseen

Alumiiniprofiili antaa asennukselle huolitellun ulkonäön ja auttaa johtamaan lämpöä pois LED-nauhasta. Profiilin syvyys puolestaan vaikuttaa siihen, kuinka paljon valolla on tilaa sekoittua ennen diffuusoria.

Opaali eli “mattalasinen” diffuusori pehmentää valoa ja auttaa häivyttämään SMD-nauhan LED-pisteitä. Sekään ei kuitenkaan takaa tasaista valoviivaa, jos LEDit ovat harvassa ja profiili hyvin matala. COB-nauhassa pisteettömyys syntyy jo nauhan rakenteesta, mutta profiilia ja diffuusoria voidaan silti käyttää asennuksen viimeistelyyn ja valon muokkaamiseen.

Sopisiko kohteeseen liikkuva valo tai väritehosteet?

Digitaalisissa LED-nauhoissa jokainen LED tai LED-ryhmä muodostaa oman pikselin, jota voidaan ohjata yksilöllisesti. Tällöin niillä voidaan luoda dynaamisia valaistustehosteita, animaatioita sekä liukuvärejä. Voidaan esimerkiksi luoda staattinen värimaailma ja näyttää eri värejä nauhan eri kohdissa, tai toteuttaa liikkuvia kuvioita, väriliukumia ja valoanimaatioita. Nauhaa ohjataan pikseleittäin erillisellä SPI-yhteensopivalla ohjaimella.

KVS:n valikoimasta löytyy monenlaisia digitaalisia LED-nauhoja. Moneen käyttötarkoitukseen taipuvassa Mojova 1-CUT RGBW:ssä jokainen LED muodostaa oman pikselinsä. Sen pikselipituus ja katkaisuväli ovat vain n. 17 mm, joten sillä voidaan toteuttaa erittäin tarkkoja monivärisiä valotehosteita.

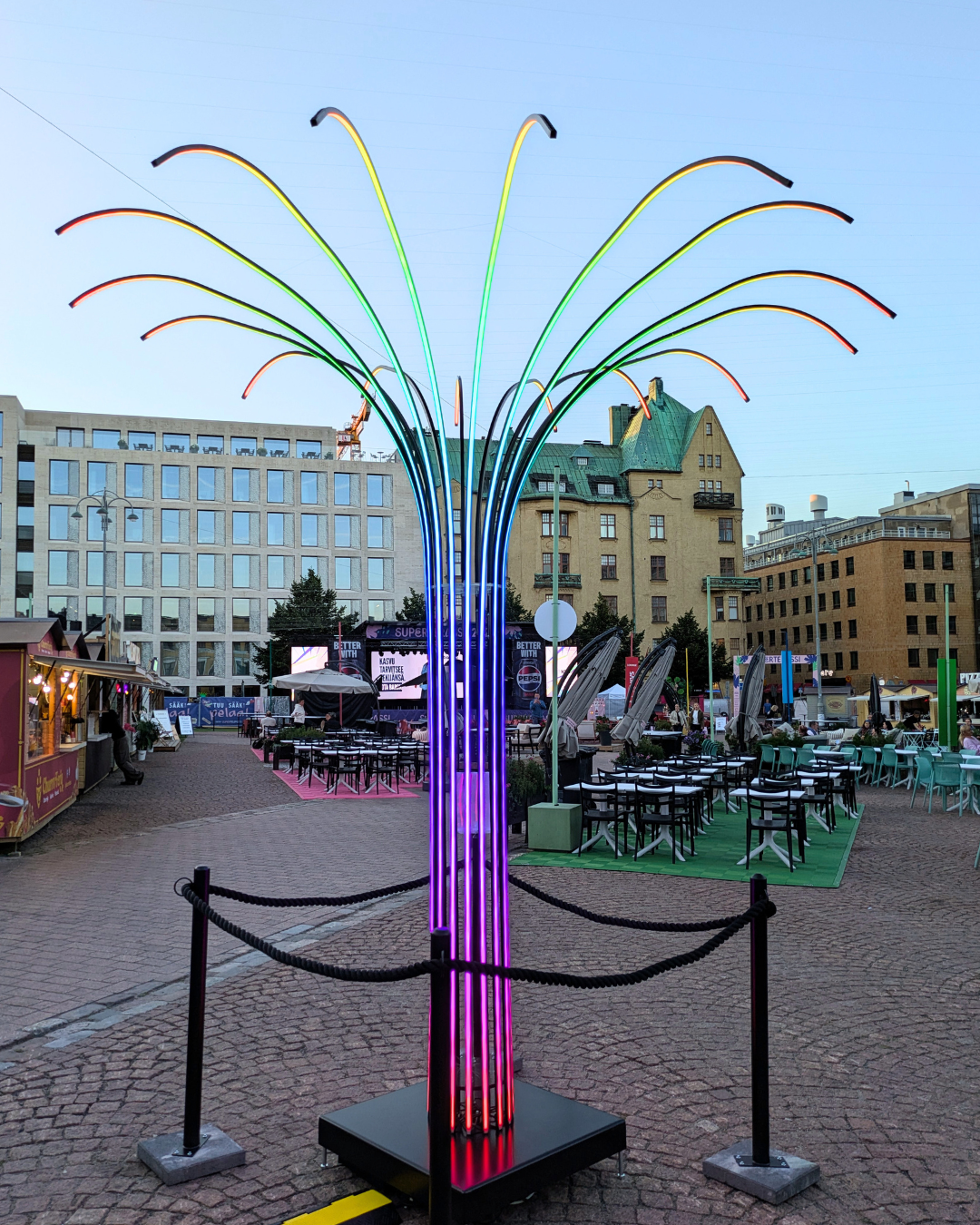

KVS:n Jukka Aspin suunnittelemassa Superpuu-valotaideteoksessa käytettiin moniväristä (RGB) digitaalista COB-LED-nauhaa.

Haluaisitko erityisen siron tai kaarevan valolinjan?

Uudet Mojova silikoni-LED-nauhat on kapseloitu valmiiksi joustavan silikonin sisään. Niillä voidaan toteuttaa yhtenäisiä valolinjoja myös kaareviin ja muotoiltuihin rakenteisiin. Lisäksi silikoni-LED-nauhat ovat IP67-luokiteltuja.

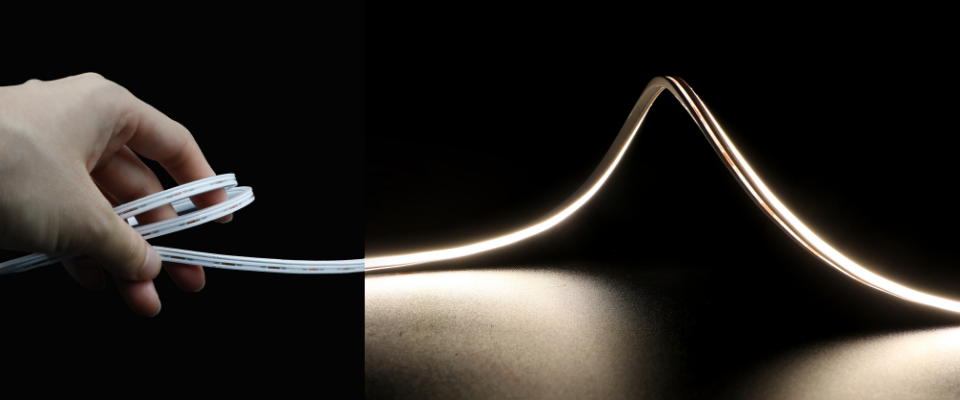

Erittäin pienikokoisen Mojova SIDE 3 × 5 mm:n valaiseva sivu on vain kolme millimetriä leveä, joten se on helppo asentaa kapeisiinkin rakenteisiin.

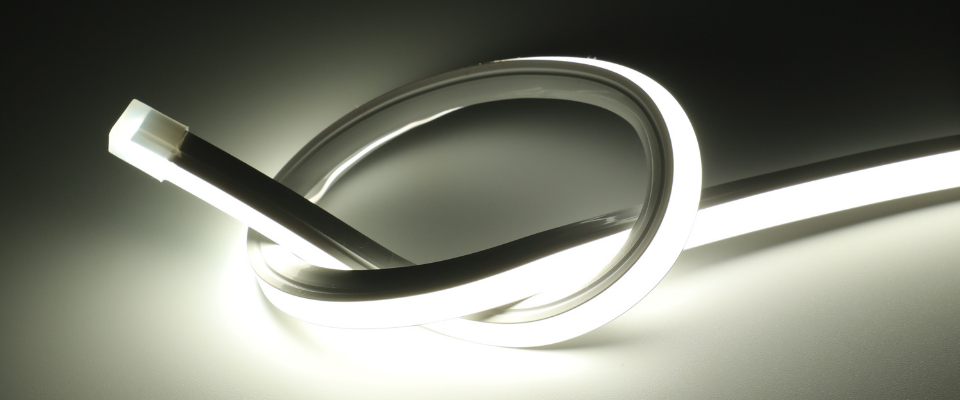

Mojova FREECUT 3D:tä voidaan taivuttaa mihin suuntaan tahansa, joten sillä voidaan helposti luoda kolmiulotteisia valoinstallaatioita.

Miksi KVS:n LED-nauhojen nimet ovat niin pitkiä ja sisältävät hirveästi numeroita?

Haluamme jo otsikkotasolla kertoa LED-nauhan ominaisuuksista mahdollisimman paljon, jotta tuotteita voi vertailla keskenään ilman, että tuotekorttia tarvitsee avata. Esimerkiksi tuotteen MOJOVA COB-LED-NAUHA FREECUT 24V 15W 3000K IP20 5M nimestä nähdään kaikki tärkeimmät speksit:

Nauhatekniikka: COB
Katkaisuväli: Freecut, voidaan katkaista mistä tahansa kohdasta
Käyttöjännite: 24 V
Teho: 15 W
Värilämpötila: 3000K
Suojausluokka: IP20
Rullan pituus: 5 m

Lähtökohtaisesti kaikki KVS:n Mojova LED-nauhat noudattavat tätä samaa nimeämislogiikkaa.

Kerro meille valolinjan pituus, asennuspaikka ja toivottu valon ilme. Autamme valitsemaan sopivan LED-nauhan, profiilin, diffuusorin, virtalähteen ja ohjauksen.
