Kaikkea ei tarvitse uusia – näin modernisoit DALI-valaistuksen Casambilla

Kirjoittaja: KVS

DALI on yksi yleisimmistä tavoista toteuttaa valaistuksen ohjaus erityisesti toimitiloissa, julkisissa rakennuksissa ja muissa suuremmissa kohteissa. Casambi puolestaan tuo valaistuksen ohjaukseen langattomuuden, joustavuuden ja mahdollisuuden tehdä muutoksia ilman raskasta uudelleenkaapelointia.

Näitä kahta järjestelmää voidaan myös käyttää yhdessä. DALI-valaisimet voidaan liittää osaksi Casambi-järjestelmää, jolloin niitä voidaan ohjata, ryhmitellä ja ohjelmoida Casambin kautta yhdessä muiden Casambi-laitteiden kanssa.

Ratkaisu sopii hyvin olemassa olevien DALI-järjestelmien modernisointiin, mutta sitä käytetään myös täysin uusissa kohteissa. Uudiskohteessa valaistus voidaan toteuttaa DALI-pohjaisena ja liittää jo suunnitteluvaiheessa osaksi Casambi-ohjausta.

Tämä toteutustapa oli käytössä esimerkiksi Lempäälän Saikantalossa, jossa DALI-valaisimet liitettiin Salvador-ohjaimilla osaksi Casambi Pro -järjestelmää. Lopputuloksena langalliset DALI-valaisimet ja langattomat Casambi-laitteet toimivat yhtenä, joustavasti hallittavana kokonaisuutena. Langattoman Casambi-verkon ansiosta järjestelmää voidaan myös myöhemmin laajentaa ja muokata helposti tilojen ja tarpeiden muuttuessa.

Tässä uutiskirjeessä esittelemme keskeiset ratkaisut, joilla DALI-valaisimet voidaan liittää osaksi Casambi-järjestelmää niin saneeraus- kuin uudiskohteissakin.

OHJAUSYKSIKÖT

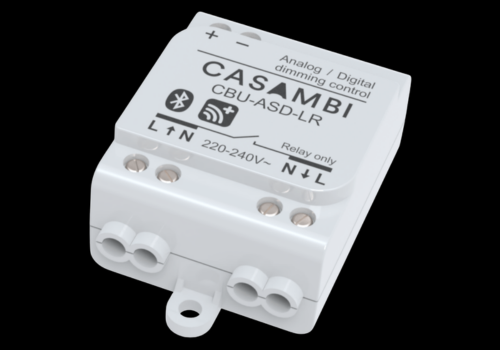

CBU-ASD Long Range

CBU-ASD Long Range on kompakti ohjausyksikkö erityisesti pienille DALI-valaisinryhmille. Laite toimii samalla DALI-väylän virtalähteenä, joten erillistä DALI-virtalähdettä ei tarvita. Sen 6 mA nimellislähtövirta riittää tyypillisesti kolmelle DALI-valaisimelle. Long Range -version kantama on tavanomaisissa sisätiloissa jopa 50 metriä ja avoimessa tilassa jopa 200 metriä.

CBU-ASD on yksinkertainen ratkaisu esimerkiksi yksittäisiin tiloihin tai pieniin valaisinryhmiin, joissa ei tarvita erillistä DALI-ryhmittelyä.

CBU-ASD Long Range

CBU-ASD Long Range KVS Storessa

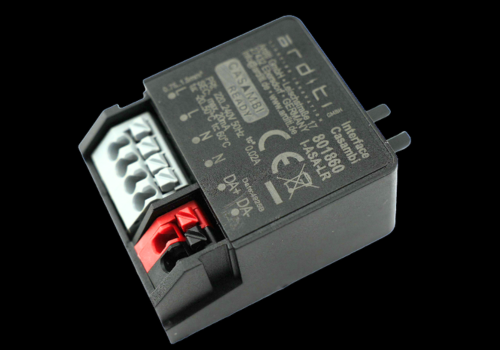

Casambi ASA DALI-ohjain 20 mA Long Range

Casambi ASA on kompakti DALI-ohjain tilanteisiin, joissa yhdellä Casambi-laitteella halutaan ohjata CBU-ASD:tä suurempaa DALI-valaisinryhmää. ASA syöttää DALI-väylälle enintään 20 mA ja sillä voidaan ohjata enintään 10 DALI-liitäntälaitetta ilman erillistä DALI-virtalähdettä. Laite tukee DALI DT6- ja DT8-laitteita sekä Casambi Long Range -tilaa.

ASA DALI-ohjain soveltuu esimerkiksi huoneisiin ja pieniin valaisinryhmiin, joissa useampi DALI-valaisin halutaan liittää samaan Casambi-ohjaukseen. Pienen kokonsa ansiosta se voidaan asentaa myös valaisimen tai ohjauskotelon yhteyteen.

Casambi ASA DALI-ohjain 20 mA Long Range

Casambi ASA KVS Storessa

Casambi BasicDIM G2

BasicDIM G2 sopii pieniin ja keskisuuriin kokonaisuuksiin, joissa tarvitaan hieman enemmän kapasiteettia ja ohjausmahdollisuuksia. Ohjain sisältää DALI-väylän virtalähteen, ja sen 10 mA nimellislähtövirta riittää viidelle DALI-valaisimelle. Laitteessa on lisäksi sisääntulo yhdelle langalliselle painikkeelle, ja valaisimet voidaan jakaa jopa neljään itsenäisesti ohjattavaan ryhmään.

Casambi BasicDIM G2

Casambi BasicDIM G2 KVS Storessa

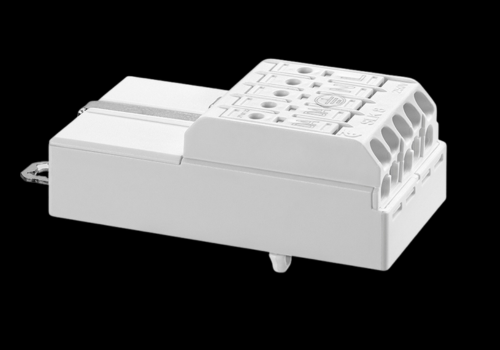

Casambi-DALI SLK8

Casambi-DALI SLK8 tarjoaa enemmän kapasiteettia ja ryhmittelymahdollisuuksia silloin, kun samalla DALI-väylällä on useampia valaisimia. Laite sisältää DALI-virtalähteen, ja sen 20 mA nimellislähtövirta riittää noin 8–10 DALI-valaisimelle. Valaisimet voidaan jakaa jopa kuuteen erilliseen valaisinryhmään, joten SLK8 soveltuu hyvin tiloihin, joissa samalla väylällä olevia valaisimia halutaan ohjata useampana itsenäisenä kokonaisuutena.

Casambi-DALI SLK8

Casambi-DALI SLK8 KVS Storessa

Casambi BasicDIM SR2

BasicDIM SR2 on aiemmin esitellyn BasicDIM G2:n “isoveli”. Sen 50 mA nimellislähtövirta mahdollistaa jopa 25 DALI-valaisimen ohjauksen, joten se soveltuu esimerkiksi toimistoihin, liiketiloihin ja opetustiloihin, joissa yhdellä alueella on useita DALI-valaisimia.

SR2:ssa on integroitu DALI-virtalähde, joten erillistä DALI-väylän virtalähdettä ei tarvita. SR2:ssa on myös sisääntulo yhdelle langalliselle painikkeelle, ja valaisimet voidaan jakaa jopa neljään erilliseen ryhmään.

Casambi BasicDIM SR2

Casambi BasicDIM SR2 KVS Storessa

Casambi LIGA.AIR DALI

LIGA.AIR DALI on pienikokoinen mutta erittäin tehokas vaihtoehto suurille DALI-valaisinryhmille. Laitteen 120 mA nimellislähtövirta mahdollistaa jopa noin 50–60 DALI-valaisimen ohjauksen. Valaisimet voidaan jakaa neljään erilliseen valaisinryhmään, ja laitteen suojausluokka on IP44.

Casambi LIGA.AIR DALI

Casambi LIGA.AIR DALI KVS Storessa

CASAMBI SALVADOR – KUN JOKAISTA DALI-VALAISINTA HALUTAAN OHJATA ERIKSEEN

Edellä esitellyissä ohjaimissa DALI-valaisimet muodostavat yhden tai useamman ohjattavan ryhmän. Salvadorissa toimintaperiaate on erilainen: jokaisesta DALI-osoitteesta muodostuu oma virtuaalinen Casambi-valaisin ja jokaista valaisinta voidaan käsitellä järjestelmässä yksilöllisesti. Valaisimia voidaan ryhmitellä ja ohjelmoida vapaasti käyttötarkoituksen mukaan ilman erillisiä DALI-ohjelmointityökaluja.

Salvador ohjaa DALI-valaisimia, mutta DALI-väylän painikkeita tai antureita ei voi sen kautta liittää järjestelmään. Ohjausta voidaan sen sijaan täydentää langattomilla Casambi-painikkeilla, sensoreilla ja muilla Casambi-laitteilla. Salvador tukee yleisiä DALI-ratkaisuja, kuten DALI D4i-, DT6- ja DT8-laitteita.

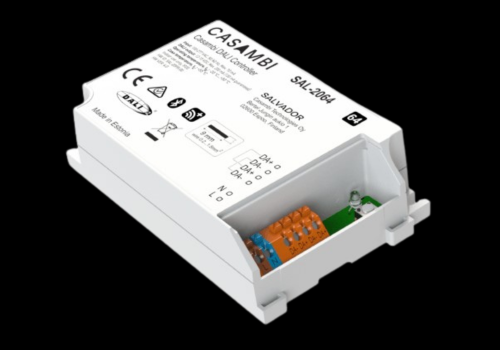

Casambi Salvador 2000 -sarja

Salvador 2000 -sarja on suunniteltu sekä pienempiin saneerauskohteisiin että suurempiin hybridijärjestelmiin, ja sopiva malli valitaan ohjattavien DALI-osoitteiden määrän mukaan. Ohjaimissa on integroitu 130 mA DALI-väylän virtalähde, joten erillistä väylävirtalähdettä ei tarvita. Sarjassa on lisäksi sisäinen kellotahdistin, jonka varakäyntiaika on vähintään 12 tuntia.

SAL-2000 -sarja:

SAL-2016

SAL-2032

SAL-2064

SAL-2016 soveltuu hyvin pienempiin saneerauskohteisiin, kun taas SAL-2064 on tarkoitettu suurempiin hybridijärjestelmiin. Useita Salvador-ohjaimia voidaan liittää samaan Casambi-verkkoon, joten kokonaisuutta voidaan laajentaa tarpeen mukaan. Laitteen mitat 106 × 67 × 28 mm.

SAL-2000 KVS Storessa

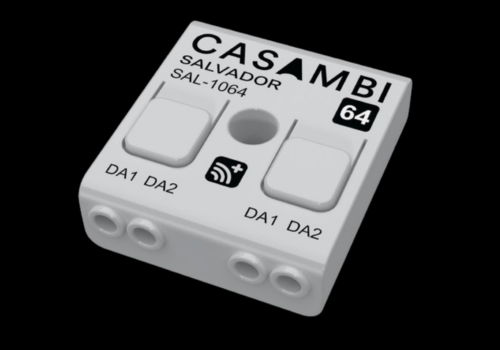

Casambi Salvador DALI 1000 -sarja

Salvador 1000 -sarja on kompakti vaihtoehto kohteisiin, joissa DALI-väylän virtalähde toteutetaan erikseen. Ohjaimet ovat erittäin pienikokoisia, joten ne voidaan sijoittaa helposti esimerkiksi valaisimen tai kytkentärasian yhteyteen. Laitteen koko vain 40,4 × 36,3 × 14,0 mm. SAL-1000 -sarjan tuotteet tarvitsevat erillisen DALI-väylän virtalähteen, esimerkiksi PS3 DALI2:n.

SAL-1000 -sarja:

SAL-1016

SAL-1032

SAL-1064

SAL-1000 KVS Storessa

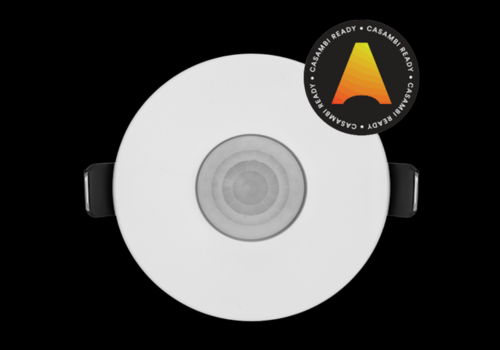

CASAMBI V-SENSE – CASAMBI, DALI-OHJAUS JA SENSORI SAMASSA LAITTEESSA

V-Sense yhdistää liiketunnistuksen, valoanturin, DALI-ohjauksen ja langattoman Casambi-yhteyden samaan laitteeseen. Sen avulla DALI-valaistusta voidaan ohjata läsnäolon ja valaistusolosuhteiden mukaan sekä liittää ohjaus osaksi Casambi-järjestelmää.

V-Sensen 40 mA DALI-lähtö mahdollistaa jopa 20 DALI-valaisimen ohjauksen. Laitteessa on lisäksi kaksi painonappituloa sekä relelähtö, jolla voidaan ohjata myös DALI-väylän ulkopuolisia kuormia.

Valaistuksen toiminnot ja asetukset määritetään Casambi-sovelluksen kautta. Ratkaisu tukee myös EPBD-direktiivin tavoitteiden mukaista energiatehokasta valaistuksenohjausta, jossa valaistus mukautuu tilan käyttöön ja päivänvalon määrään.

Casambi V-Sense

Casambi V-Sense KVS Storessa

Mikä ratkaisu sopii omaan kohteeseen?

DALI-järjestelmän päivittäminen Casambi-ohjaukseen voidaan toteuttaa monella eri tavalla.

Muutaman DALI-valaisimen kohdalla pieni ohjausyksikkö voi olla kaikkein järkevin ratkaisu. Suuremmissa kokonaisuuksissa voidaan käyttää suuremman kapasiteetin DALI-ohjaimia tai Salvador-kontrollereita, jolloin jokainen DALI-valaisin saadaan yksilöllisesti osaksi Casambi-järjestelmää.

Sensoriohjatuissa tiloissa V-Sense voi puolestaan hoitaa sekä tunnistuksen että DALI-ohjauksen yhdellä laitteella.

Kaikkea ei siis tarvitse uusia – usein olemassa olevat DALI-valaisimet voidaan hyödyntää sellaisenaan ja modernisoida ainoastaan niiden ohjaus.

KVS auttaa sopivan ratkaisun valinnassa, järjestelmän suunnittelussa ja Casambi-käyttöönotossa.

Onko sinulla kohde, jossa olemassa oleva DALI-järjestelmä pitäisi päivittää joustavammaksi? Ota yhteyttä, niin katsotaan siihen sopivin Casambi-ratkaisu.
